步進電機是將電脈沖信號轉變?yōu)榻俏灰苹蚓€位移的開環控制元件。在非超載的情況下，電機的轉速、停止的位置只取決于脈沖信號的頻率和脈沖數，而不受負載變化的影響，即給電機加一個脈沖信號，電機則轉過一個步距角。這一線性關系的存在，加上步進電機只有周期性的誤差而無累積誤差等特點。使得在速度、位置等控制領域用步進電機來控制變的非常的簡單。

雖然步進電機已被廣泛地應用，但步進電機并不能象普通的直流電機，交流電機在常規下使用。它必須由雙環形脈沖信號、功率驅動電路等組成控制系統方可使用。因此用好步進電機卻非易事，它涉及到機械、電機、電子及計算機等許多專業知識。

目前,生產步進電機的廠家的確不少，但具有專業技術人員，能夠自行開發，研制的廠家卻非常少，大部分的廠家只一、二十人，連最基本的設備都沒有。僅僅處于一種盲目的仿制階段。這就給用戶在產品選型、使用中造成許多麻煩。簽于上述情況，我們決定以廣泛的感應子式步進電機為例。敘述其基本工作原理。望能對廣大用戶在選型、使用、及整機改進時有所幫助。

二、感應子式步進電機工作原理

（一）反應式步進電機原理

由于反應式步進電機工作原理比較簡單。下面先敘述三相反應式步進電機原理。

1、結構：

電機轉子均勻分布著很多小齒，定子齒有三個勵磁繞阻，其幾何軸線依次分別與轉子齒軸線錯開。0、1/3て、2/3て,（相鄰兩轉子齒軸線間的距離為齒距以て表示），即A與齒1相對齊，B與齒2向右錯開1/3て，C與齒3向右錯開2/3て，A'與齒5相對齊，（A'就是A，齒5就是齒1）

2、旋轉：

如A相通電，B，C相不通電時，由于磁場作用，齒1與A對齊，（轉子不受任何力以下均同）。如B相通電，A，C相不通電時，齒2應與B對齊，此時轉子向右移過1/3て，此時齒3與C偏移為1/3て，齒4與A偏移（て-1/3て）=2/3て。如C相通電，A，B相不通電，齒3應與C對齊，此時轉子又向右移過1/3て，此時齒4與A偏移為1/3て對齊。如A相通電，B，C相不通電，齒4與A對齊，轉子又向右移過1/3て這樣經過A、B、C、A分別通電狀態，齒4（即齒1前一齒）移到A相，電機轉子向右轉過一個齒距，如果不斷地按A，B，C，A……通電，電機就每步（每脈沖）1/3て,向右旋轉。如按A，C，B，A……通電，電機就反轉。

由此可見：電機的位置和速度由導電次數（脈沖數）和頻率成一一對應關系。而方向由導電順序決定。

不過，出于對力矩、平穩、噪音及減少角度等方面考慮。往往采用A-AB-B-BC－C-CA-A這種導電狀態，這樣將原來每步1/3て改變?yōu)?/6て。甚至于通過二相電流不同的組合，使其1/3て變?yōu)?/12て，1/24て，這就是電機細分驅動的基本理論依據。

不難推出：電機定子上有m相勵磁繞阻，其軸線分別與轉子齒軸線偏移1/m,2/m……(m-1)/m,1。并且導電按一定的相序電機就能正反轉被控制——這是步進電機旋轉的物理?xiàng)l件。只要符合這一條件我們理論上可以制造任何相的步進電機，出于成本等多方面考慮，市場上一般以二、三、四、五相為多。

3、力矩：

電機一旦通電，在定轉子間將產生磁場（磁通量Ф）當轉子與定子錯開一定角度產生力F與（dФ/dθ）成正比 S 其磁通量Ф=Br*S Br為磁密，S為導磁面積 F與L*D*Br成正比L為鐵芯有效長度，D為轉子直徑 Br=N·I/R N·I為勵磁繞阻安匝數（電流乘匝數）R為磁阻。

力矩=力*半徑

力矩與電機有效體積*安匝數*磁密 成正比（只考慮線性狀態）因此，電機有效體積越大，勵磁安匝數越大，定轉子間氣隙越小，電機力矩越大，反之亦然。

（二）感應子式步進電機

1、特點：

感應子式步進電機與傳統的反應式步進電機相比，結構上轉子加有永磁體，以提供軟磁材料的工作點，而定子激磁只需提供變化的磁場而不必提供磁材料工作點的耗能，因此該電機效率高，電流小，發熱低。因永磁體的存在，該電機具有較強的反電勢，其自身阻尼作用比較好，使其在運轉過程中比較平穩、噪音低、低頻振動小。

感應子式步進電機某種程度上可以看作是低速同步電機。一個四相電機可以作四相運行，也可以作二相運行。（必須采用雙極電壓驅動），而反應式電機則不能如此。例如：四相，八相運行（A-AB-B-BC-C-CD-D-DA-A）完全可以采用二相八拍運行方式.不難發現其條件為C=,D=.

一個二相電機的內部繞組與四相電機完全一致，小功率電機一般直接接為二相，而功率大一點的電機，為了方便使用，靈活改變電機的動態特點，往往將其外部接線為八根引線（四相），這樣使用時，既可以作四相電機使用，可以作二相電機繞組串聯或并聯使用。

2、分類

感應子式步進電機以相數可分為：二相電機、三相電機、四相電機、五相電機等。以機座號（電機外徑）可分為：42BYG(BYG為感應子式步進電機代號）、57BYG、86BYG、110BYG、（國際標準），而像70BYG、90BYG、130BYG等均為國內標準。

3、步進電機的靜態指標術語

相數：產生不同對極N、S磁場的激磁線圈對數。常用m表示。

拍數：完成一個磁場周期性變化所需脈沖數或?qū)щ姞顟B(tài)用n表示，或指電機轉過一個齒距角所需脈沖數，以四相電機為例，有四相四拍運行方式即AB-BC-CD-DA-AB，四相八拍運行方式即 A-AB-B-BC-C-CD-D-DA-A.

步距角：對應一個脈沖信號，電機轉子轉過的角位移用θ表示。θ=360度（轉子齒數J*運行拍數），以常規二、四相，轉子齒為50齒電機為例。四拍運行時步距角為θ=360度/（50*4）=1.8度（俗稱整步），八拍運行時步距角為θ=360度/（50*8）=0.9度（俗稱半步）。

定位轉矩：電機在不通電狀態下，電機轉子自身的鎖定力矩（由磁場齒形的諧波以及機械誤差造成的）

靜轉矩：電機在額定靜態電作用下，電機不作旋轉運動時，電機轉軸的鎖定力矩。此力矩是衡量電機體積（幾何尺寸）的標準，與驅動電壓及驅動電源等無關。

雖然靜轉矩與電磁激磁安匝數成正比，與定齒轉子間的氣隙有關，但過份采用減小氣隙，增加激磁安匝來提高靜力矩是不可取的，這樣會造成電機的發熱及機械噪音。

4、步進電機動態指標及術語：

1、步距角精度：

步進電機每轉過一個步距角的實際值與理論值的誤差。用百分比表示：誤差/步距角*100%。不同運行拍數其值不同，四拍運行時應在5%之內，八拍運行時應在15%以內。

2、失步：

電機運轉時運轉的步數，不等于理論上的步數。稱之為失步。

3、失調角：

轉子齒軸線偏移定子齒軸線的角度，電機運轉必存在失調角，由失調角產生的誤差，采用細分驅動是不能解決的。

4、最大空載起動頻率：

電機在某種驅動形式、電壓及額定電流下，在不加負載的情況下，能夠直接起動的最大頻率。

5、最大空載的運行頻率：

電機在某種驅動形式，電壓及額定電流下，電機不帶負載的最高轉速頻率。

6、運行矩頻特性：

電機在某種測試條件下測得運行中輸出力矩與頻率關系的曲線稱為運行矩頻特性，這是電機諸多動態曲線中最重要的，也是電機選擇的根本依據。如下圖所示：

其它特性還有慣頻特性、起動頻率特性等。

電機一旦選定，電機的靜力矩確定，而動態力矩卻不然，電機的動態力矩取決于電機運行時的平均電流（而非靜態電流），平均電流越大，電機輸出力矩越大，即電機的頻率特性越硬。

其中，曲線3電流最大、或電壓最高;曲線1電流最小、或電壓最低，曲線與負載的交點為負載的最大速度點。 要使平均電流大，盡可能提高驅動電壓，使采用小電感大電流的電機。

7、電機的共振點：

步進電機均有固定的共振區域，二、四相感應子式步進電機的共振區一般在180-250pps之間（步距角1.8度）或在400pps左右（步距角為0.9度），電機驅動電壓越高，電機電流越大，負載越輕，電機體積越小，則共振區向上偏移，反之亦然，為使電機輸出電矩大，不失步和整個系統的噪音降低，一般工作點均應偏移共振區較多。

8、電機正反轉控制：

當電機繞組通電時序?yàn)锳B-BC-CD-DA或()時為正轉，通電時序?yàn)镈A-CA-BC-AB或()時為反轉。

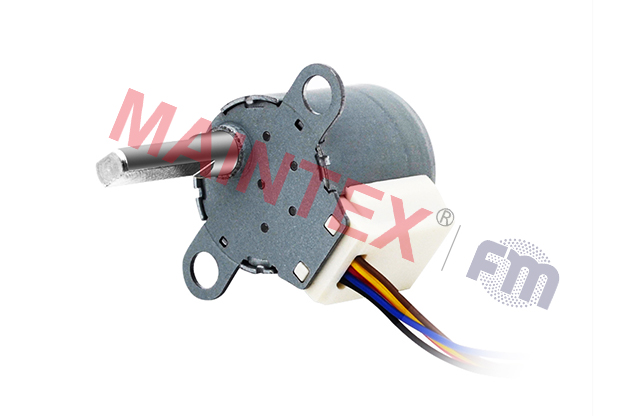

永磁步進電機，推薦深圳市正德智控股份有限公司，歡迎咨詢！
